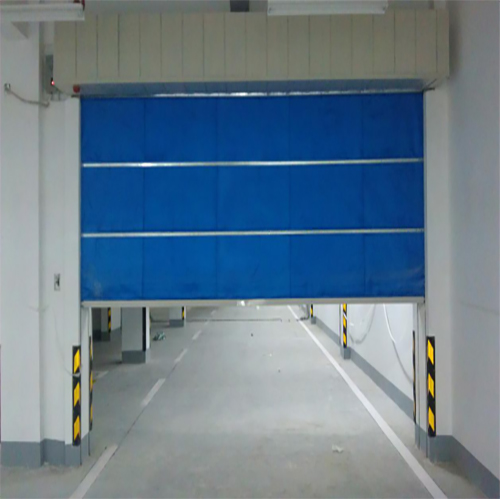

《防火卷簾門調半降、逃生功能》

　　注意：

　　1.消防聯動接線方法在控制箱蓋子后面有文字說明和線路板簡易圖。

　　2.如果消防聯動信號有兩個模塊(全降和半降都接了)，請把撥碼1撥到上面(此時消防聯動半降到中位時不會延時，需接收到全降信號后才下降到底)。

　　一、幾個常用的功能解釋?zhuān)?/p>

　　1.半降(延時半降)：接半降和公共，給信號后，卷簾降到中位后延時30秒(默認)后，自動再降至底。

　　2.全降(一步降)：接全降和公共，給信號后，卷簾一次性降到底。

　　3.兩次信號兩步降：此時控制箱線路板左下方紅色的撥碼1向上撥，(消防有兩個模塊，一個模塊接半降和公共，另一個模塊接全降和公共)，當半降模塊啟動后，卷簾降至中位后一直不動，等另一個全降模塊啟動給信號后卷簾再降至底。

　　二、文字說明

　　調試步驟(半降中位，逃生功能中位調試步驟)

　　1. 接通電源，按手動按鈕盒上的“上升”鍵，使卷簾運行至頂部，然后關閉電源(主電、備電都要關)。

　　2. 將連接示意圖中的SW2拔至“ON”位，打開電源(主電、備電)。

　　3. 按一下“下降”鍵，卷簾開始下行，當運行到1.8米時，按一下“停止”鍵。卷簾停止并記錄上位降至中停位時間。

　　4. 接上步：按一下“下降”鍵，使卷簾運行至底位。

　　5. 接上步：按一下“上升”鍵，卷簾上行至1.8米時，按一下“停止”鍵，卷簾停止并記錄下位返升至中停位時間。(注：此步的中位比第3步的中位低)

　　6. 接上步：按一下“上升”鍵，使卷簾上行至頂位;再按“下降”鍵，控制器調用速降使卷簾下降，當運行至1.8米時，按一下“停止”鍵，卷簾停止，并記錄速降從頂位至中位的時間。

　　7. 關閉電源(主電、備電)，將SW2撥回“OFF”位后重新打開電源，控制器進入正常運行狀態。

　　若對調試結果不滿意，可重復以上步驟重新調整。
